前回に引き続き、Windowsで標準的に使われる画像ファイルである、ビットマップファイルについて説明します。

まず、BMPファイルの構成についておさらいしていきたいと思います。

BMPファイルは、次の4つの領域で構成されています。



①ファイルヘッダ

②情報ヘッダ

③カラーパレット

④画像データ



BMPファイルは汎用性があるフォーマットですが、ここでは、カルチで使用するBMPファイルのフォーマットに限定して説明します。

BMPファイルは、【④画像データ】の形式によってフォーマットが異なるため、【④画像データ】のの種類毎に説明を進めたいと思います。

カルチで扱う【④画像データ】の形式は、大きく分けて5種類あります。

これは、【②情報ヘッダ】の【ビットカウント】の種類によって分けられます。



【ビットカウント】は1ドットを表現するために使用するデータサイズを格納します。つまり、使用する色数を表します。

ビットカウントの値	1ドットを表す値の範囲	色数
1	0x00～0x01	2色
4	0x00～0x0F	16色
8	0x00～0xFF	256色
24	0x000000～0xFFFFFF	1677万色
32	0x00000000～0xFFFFFF00	1677万色



前回は、ビットカウントが1の場合のフォーマットについて説明しました。今回は、ビットカウントが4の場合について、1文字1ファイルのフォントファイルを例にして、BMPフォーマットを説明したいと思います。



例として、前回同様、16ｘ16の「永」の文字をBMPファイルフォーマットで表すことを考えます。Unicodeは0x6C38です。Windowsの標準アプリ「フォト」でbmpを見てみるとこのようになります。



アプリで開いた状態は、ビットカウントが1の場合と変わりません。

まず始めに、イメージを持ちやすいよう、BMPファイルの4つの構成のうちの【④画像データ】から説明します。

ビットカウントが4の場合、1ドットを表すのに使用できる領域は4bit、使用できる値は、0～15までの16個になります。

画像データを指定する時のポイントを示します。

●黒ドットを0x0、白ドットを0xFで指定します。

　【③カラーパレット】に対応しています。カルチではビットカウントが4の場合、カラーパレットの値は以下のように指定しますが、色は任意に指定可能です。

カラーパレット	値
0	0x00000000[黒色]
1	0x00008000
2	0x00800000
3	0x00808000
4	0x80000000
5	0x80008000
6	0x80800000
7	0x80808000
8	0xC0C0C000
9	0x0000FF00
10	0x00FF0000
11	0x00FFFF00
12	0xFF000000
13	0xFF00FF00
14	0xFFFF0000
15	0xFFFFFF00[白色]

フォントデータは白黒で使用することがほとんどなので、16個のカラーテーブルの内、使用するのは0x00と0x0Fの2つだけ、という場合が多いです。



このパレットの値を調整することで、なめらかな曲線をもつ他階調フォントを作成することも可能です。他階調フォントについてはこちらをご覧ください。



●ボトムアップ形式で指定します。

【②情報ヘッダ】の【画像の高さ】に対応しています。ここに負数を設定するとトップダウン形式で格納することが可能です。トップダウンとは、左上から順番に、右下に向かってドットデータを格納していく方式です。



ボトムアップとは、左下から順番に、右上に向かってドットデータを格納していく方式です。

●画像の各行のバイト数を4の倍数に合わせる必要があります。

1行のデータのバイト数は以下の式で求めることが出来ます。

　（横ドット数＋1）/2

16×16のフォントデータの場合、

　（16＋1）/2=8

になり、4の倍数になっているため、各行のバイト数を調整する必要はありません。

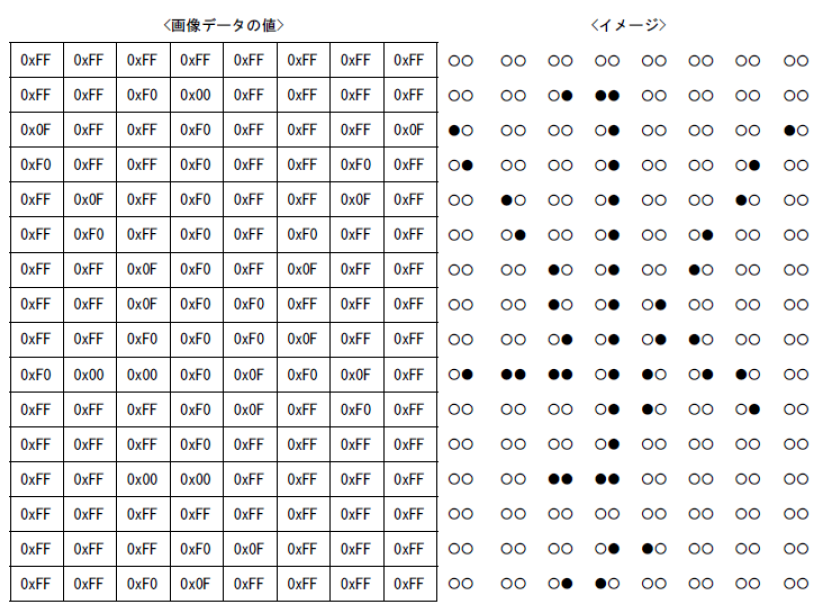

以上のポイントを踏まえて、画像データを作成すると以下のようになります。





では、BMPファイルの先頭から順番に値を見ていきます。



①ファイルヘッダ

項目	サイズ	値	内容
タイプ	2	0x4D42	固定値
サイズ	4	0x000000F6	ファイルサイズ(byte)
予約領域	2	0x0000	0
予約領域	2	0x0000	0
オフセットビット	4	0x00000076	画像データ先頭までのオフセット



●サイズ：

ファイルヘッダサイズ[14byte]＋

情報ヘッダサイズ[40byte]＋

カラーテーブルサイズ[4byte*16]＋

画像データサイズ[(横byte数)8byte*(縦byte数)16byte]＝128

14byte+40byte+64byte+128byte=246=0xF6



●オフセットビット：

ファイルヘッダサイズ[14byte]＋

情報ヘッダサイズ[40byte]＋

カラーテーブルサイズ[4byte*16]＋

 14byte+40byte+64byte =118byte=0x76



②情報ヘッダ

項目	サイズ	値	内容
情報ヘッダのサイズ	4	0x00000028	固定値：40
画像の幅	4	0x00000010	ピクセルで指定
画像の高さ	4	0x00000010	ピクセルで指定
プレーン数	2	0x0001	固定値：1
ビットカウント	2	0x0004	4：16色
圧縮形式	4	0x00000000	固定値：0(無圧縮)
画像データのサイズ	4	0x00000080	【④画像データ】のByte数
横解像度	4	0x00000EC4	固定値：3780(96dpi)
縦解像度	4	0x00000EC4	固定値：3780(96dpi)
パレット数	4	0x00000000	固定値：0
パレットインデックス	4	0x00000000	固定値：0

●画像データのサイズ

横byte数×縦byte数=8byte×16byte=128byte=0x80



③カラーパレット

項目	サイズ	値	内容
カラーパレット0	4	0x00000000	0x0の時は黒色
カラーパレット1	4	0x00008000
： ：	： ：	： ：	： ：
カラーパレット14	4	0xFFFF0000
カラーパレット15	4	0xFFFFFF00	0xFの時は白色



ここまで、ビットカウントが4の場合のBMPフォーマットについて具体例を用いて説明しました。
